ฉันชื่อ Noda ฝ่ายขายด้านเทคนิคของ Rittal Corporation
ขอบคุณมากสำหรับเวลาของคุณในวันนี้

งานนำเสนอวันนี้คือแผงควบคุม 3 มิติ ซึ่งออกแบบมาเพื่อประหยัดพื้นที่แผงควบคุมโดยใช้รูปแบบสามมิติ

แผงควบคุมคือแผงที่มีอุปกรณ์ที่จำเป็นวางไว้บนกระดานกลางในลักษณะที่ช่วยประหยัดพื้นที่

ท่อร้อยสายไฟใช้ในการประกอบในลักษณะนี้บนพื้นผิวเรียบ
นี่คือแผงควบคุมทั่วไป

เราสนับสนุนระบบเฟรม Rittal TS8 นี้

เราเสนอให้ใช้ไม่เพียงแต่แกน XY แต่ยังรวมถึงแกน z และให้ใช้ความลึกเพื่อสร้างการจัดเรียง 3 มิติ และอื่นๆ

โครงสร้างสมมาตร TS-8 ของเราพร้อมรางมาตรฐานของเราสามารถกำหนดค่าได้หลายวิธี ซ้ายไปขวา ความลึกถึงความลึก และความกว้างถึงความกว้าง

นอกจากนี้ ในกรณีนี้ ฉันใช้รูปกติในรางเหล่านี้เพื่อมัดสายเคเบิลเข้าด้วยกัน

กล่าวอีกนัยหนึ่งคือทำให้ไม่มีท่อ

ผลของการไร้ท่อหมายความว่า
ท่อดักส์อยู่ที่ระดับความสูงระหว่างอุปกรณ์ แต่จะเพิ่มความเป็นไปได้ของการสะสมความร้อน

แกน z ถูกวางในลักษณะที่ท่อถูกกำจัดเพื่อหลีกเลี่ยงการสะสมความร้อน

สิ่งนี้หมายความว่าผู้ออกแบบต้องพิจารณาความสามารถในการทำความเย็นที่ต้องการ ซึ่งได้จากการคำนวณทางความร้อนและ

ข้อดีคือสามารถระบายความร้อนภายในบอร์ดได้ตามต้องการ

การใช้แกน z ยังช่วยให้บอร์ดมีขนาดเล็กลงได้อีกด้วย

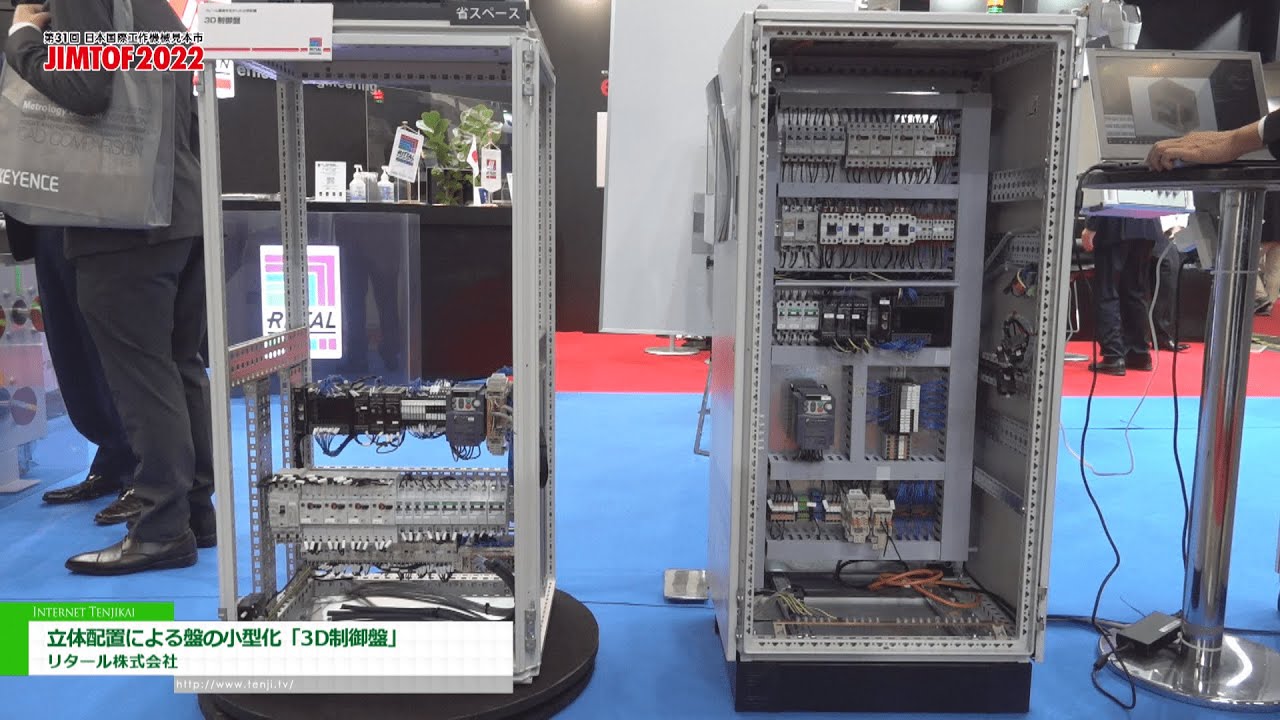

บอร์ดในนิทรรศการนี้มีโครงแบบเดียวกันกับบอร์ดทั่วไปที่ฉันแนะนำไปก่อนหน้านี้ แต่มีความสูงลดลงครึ่งหนึ่ง

การกำหนดค่าที่เรียกว่า “ไร้ท่อ” ซึ่งไม่ใช้เพลตตรงกลางนี้ สามารถสร้างให้มีขนาดเล็กลงครึ่งหนึ่งของแผงควบคุมทั่วไป

ดังนั้นมันจึงมีศักยภาพแบบนั้น
ดังนั้น หากเราใช้มุมมองที่แตกต่างจากการผลิตแผงควบคุมแบบเดิม การผลิตสามารถนำไปสู่การลดขนาดของแผงควบคุมได้

เราหวังว่าคุณจะพิจารณาโครงการนี้เช่นกัน และขอขอบคุณล่วงหน้า
